WireGuard

一、WireGuard 介绍

我想先把WireGuard用法细节写清楚，但是也没有找到一个系统的教程，以下写的都是我拼凑来的知识，可能并不准确。
WireGuard 就是VPN（virtual private network），据说它比传统VPN高效、易用、全平台。有一点很重要，WireGuard 是点对点网络（peer-to-peer），又称对等网络。WireGuard 组成的网络中，每台设备的地位的平等的，每一台运行了WireGuard 的设备叫做一个peer，我这个peer想去连接另一个peer，另一个peer称为对端。
WireGuard能用来干什么？抛弃传统用法不谈，网上的up主会教你用它来实现那种功能，我感觉这完全不合适，且不说性能和当下实现那种功能的协议相比有多少差距，用那种功能你需要手动维护需要经过隧道的各个网站的ip，费力不讨好。我感觉对我们家用网络来说，很实用的一个功能就是异地组局域网，当然你需要一个有公网的设备。不同于frp那种端口转发，虚拟局域网有些优势，比如有些服务不只用一个端口（比如ftp），有些服务不知道工作在那个端口（如parsec），这些情况用frp都没办法实现。
和普通网络传输差不多，配置中有四点需要明确：

1. 我想去加入WireGuard 这个小圈子，我本身需要一个地址
2. 我想连接另一个peer，我需要知道对端的地址
3. 我想和对端建立连接，我需要通过对端的认证，即对方让我连接我才能连接。对端愿意和我连接会给我一把钥匙；同样，别人想和我连接，也需要给他的钥匙。
4. 我需要制定一个规则，哪些请求需要通过WireGuard隧道，哪些请求不需要

⚠️还有一个事情比较迷惑，我是一台服务器提供一些服务，对端是一台手机，只会出现对端连接我的情况，而我不会主动去连接对端，那么我需要知道对端的信息吗？不需要！

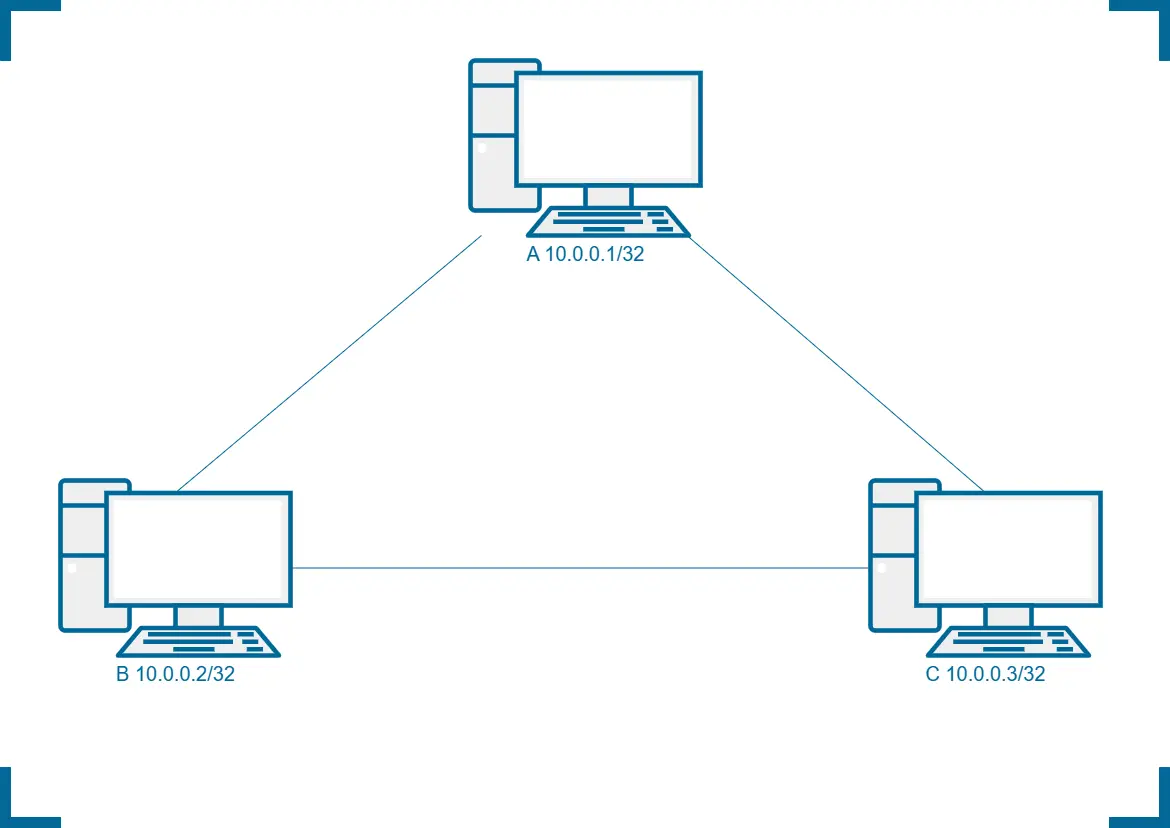

有了这些知识，我们可以组一个简单的VPN，如上图，此时有一个问题：主机A一边连着主机B一边连着主机C，但是B和C不直接相连，B和C能进行通信吗？**可以！**需要注意的是隧道不是一直开着的，默认好像几秒就关闭了。假如A是唯一有公网的设备，也就是需要B和C主动去连接A才能建立连接，B想通过A连接C的话，要保证C和A之间的隧道还开着。如果A到C的隧道关闭了，因为A不能主动连接A，所以不能直接由B接通C。所以，在NAT后面的设备想保持在线，应该设置PersistentKeepAlive = 25，表示每25秒向对端发送一次请求。

注意事项

1. 对端配置的两个必选项：对端公钥、需要经过隧道传输的请求。虽说是对等网络，但是如果A主机提供服务，B主机只是接受服务，那么A主机可以不知道B主机的地址和ip，只需要B主机知道A主机然后主动请求A主机。所以对于接受服务的peer，还有一个必选项：对端（提供服务端）的地址和端口。
2. 预共享密钥所有的peer都相同。可以不设置，但是如果一个设置了，对端也一定要设置为同样的否则不能连接。
3. 虚拟网段随便写，但是尽量控制在局域网保留的地址范围内，比如10.0.0.0/8、172.16.0.0/12或192.168.0.0/16。
4. peer中 允许的ip意思是:

   1.当出向包的目的 IP 为 AllowedIPs 定义的网段时，将该包从 VPN 隧道发送出去
   2.当从 VPN 隧道进来的包的源 IP 不匹配 AllowedIPs 定义的网段时，直接将包丢弃
   _{https://devld.me/2020/07/27/wireguard-setup/}

5. 允许的ip中一定要添加上wg网段吗？**不用！**比如我的路由器内网网段是10.1.1.0/24，wg网段设置的是10.0.0.0/24。我用手机的wg地址10.0.0.2/32，手机配置的对端允许的ip只填10.1.1.0/24不填10.0.0.0/24可以吗？**可以！**比如我路由器下有一个nas(10.1.1.5/32)，我完全可以直接访问10.1.1.5/32。
6. 服务端的允许的ip一定要包含整个wg网段，比如我的10.0.0.5:2280提供一个服务，10.0.0.8/32通过10.0.0.1/32访问这个服务，那么在10.0.0.5中填写的对端应该包含所有会访问这个服务wg地址，如果peer允许的ip为10.0.0.1/32 那么，10.0.0.8将无法访问这个服务，必须是10.0.0.1/32,10.0.0.8/32 或者10.0.0.1/24
7. 0.0.0.0/0和::/0 分别表示ipv4和ipv6下所有请求都代理

二、各平台配置WireGuard

2.1 OpenWRT

注意事项：

1. 对端中路由允许的IP一定要打开，这应该就是字面意思，如果不路由，来的请求不知道往哪里去，要发送的请求也不知道往哪里发。
2. 每次修改之后需要保存应用且重启接口
3. 如果是OpenWRT下的内网设备要访问WG网段的其他设备，只是OpenWRT配置成了一个节点（请求需要经过OpenWRT转发，内网设备不在wireguard允许的路由之内）。那么在防火墙那里，WG端口到wan的ip动态伪装一定要打开，这个功能应该就是MASQUERADE，如果不伪装，请求的原地址是内网的地址，会被被请求的wireguard直接丢弃。(已经验证过)
4. 如果外网（通过wireguard，10.0.0.6）想通过openwrt(10.0.0.5:88)访问内网的nas（10.1.1.2:80）怎么设置端口转发呢？注意不是将wan口的88端口转发到lan的10.1.1.2:80，而是将内网区域（因为wg在内网区域）的88端口转发到10.1.1.2:80。

2.1 Ubuntu 20.04

1. 安装

   sudo apt update
   sudo apt install wireguard


   此时会生成一个空文件夹/etc/wireguard

2. 生成配置文件
   新建/etc/wireguard/wg0.conf，填入如下内容

   [Interface]
   PrivateKey = kNKyXB7bnTpix4JaDwu4i5cxxxxxxxxxxWZTqDA65Fo=
   ListenPort = 5000
   Address = 10.0.0.7/32

   [Peer]
   PublicKey = 4v5R/MmTOtiGOCQdD5tkzLGsc0VhY+Z1NZlTK9HQAhc=
   # PresharedKey not used
   AllowedIPs = 10.0.0.0/24
   Endpoint = xxx.xxx:7150
   # PersistentKeepAlive not defined


3. 启用wireguard接口

   sudo wg-quick up wg0
   sudo ufw allow 5000/udp

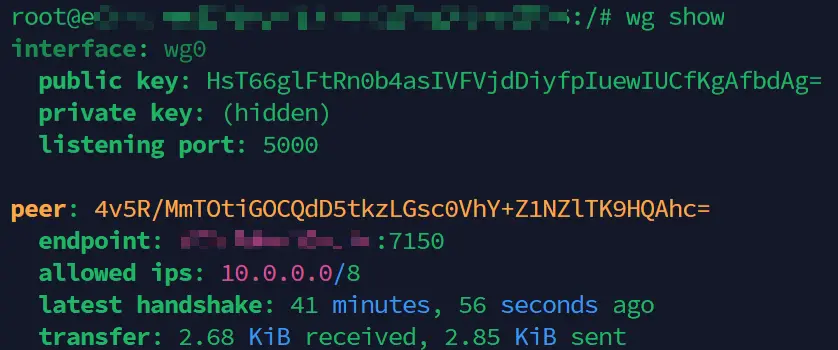

4. 查看wg0的状态。

   sudo wg show wg0
   ip a show wg0


   注意，只是启用虚拟接口是不会有图中最下面两行(latest handshake和transfer)的，需要有流量流经接口才会出现，比如你可以ping一下对端（如果对端可ping）。


5. 开机自启动

   sudo systemctl enable wg-quick@wg0


6. 请求转发
   如果linux端只是做wireguard内网的一个普通节点，以上的配置就足够了。但是，如果你想做一个连接外网的节点，比如所有的peer（比如手机）可以通过这个peer（云服务器）访问互联网，那么还需要额外的操作。
   默认情况下，当Linux服务器接收到一个手机访问百度的请求，是会被直接丢弃的，因为请求的目的地址并不是本服务器。所以，手机想通过Linux服务器访问百度，需要通过Linux服务器的转发。
   首先需要打开Linux内核的ipv4数据包转发功能，修改/etc/sysctl.conf，配置参数net.ipv4.ip_forward=1，或者使用命令sudo sysctl -w net.ipv4.ip_forward=1。这相当于一个总开关，sysctl -p使配置生效。

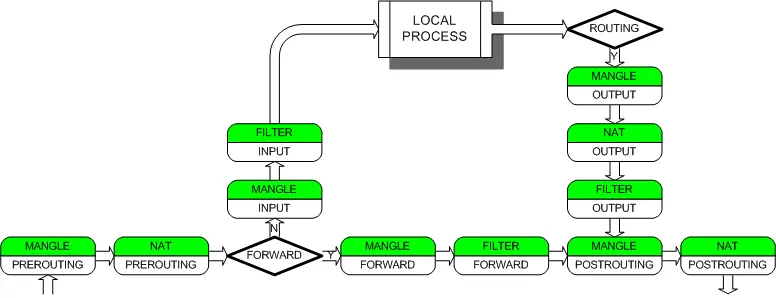

   接下来，按照下图，MANGLE表视为透明的话，需要配置filter表的FORWARD链和nat的POSTROUTING链，根据https://www.myfreax.com/how-to-set-up-wireguard-vpn-on-ubuntu-20-04/提供的两个参数配置，在wireguard启动和停止的钩子上配置这两条转发规则。

   PostUp = iptables -A FORWARD -i %i -j ACCEPT; iptables -t nat -A POSTROUTING -o ens3 -j MASQUERADE
   PostDown = iptables -D FORWARD -i %i -j ACCEPT; iptables -t nat -D POSTROUTING -o ens3 -j MASQUERADE


iptables -A FORWARD -i %i -j ACCEPT是将就是做filter表的FORWARD，不指定表名的时候默认是filter，%i是wireguard的占位符，执行的时候会替换为当前正在配置的实际的WireGuard接口名称；iptables -t nat -A POSTROUTING -o ens3 -j MASQUERADE是做nat表的POSTROUTING链，ens3表示能访问互联网的网络接口，一般是eth0，可以通过命令ip -o -4 route show to default | awk '{print $5}'获取，MASQUERADE是SNAT的一种情况表示转发时将请求的源地址换成本网卡的地址。**但是！**当防火墙ufw没开的时候，不需要第一个命令，只需要第二个命令即可。

2.3 Windows和Android以及其他可视化平台

没啥好说的，填入配置文件，启动代理即可。
注意：

1. Windows默认禁止ping，想要ping的话需要禁用防火墙或者在防火墙-入站规则-文件和打印机共享(回显请求)启用允许。
2. 使用远程桌面的话记得在设置中启用远程桌面。 如果密码为空需要设置本地组策略：计算机配置 > Windows 设置 > 安全设置 > 本地策略 > 安全选项 > 账户: 使用空密码的本地账户只允许进行控制台登录 > 禁用。

三、实战一：FRP加WireGuard

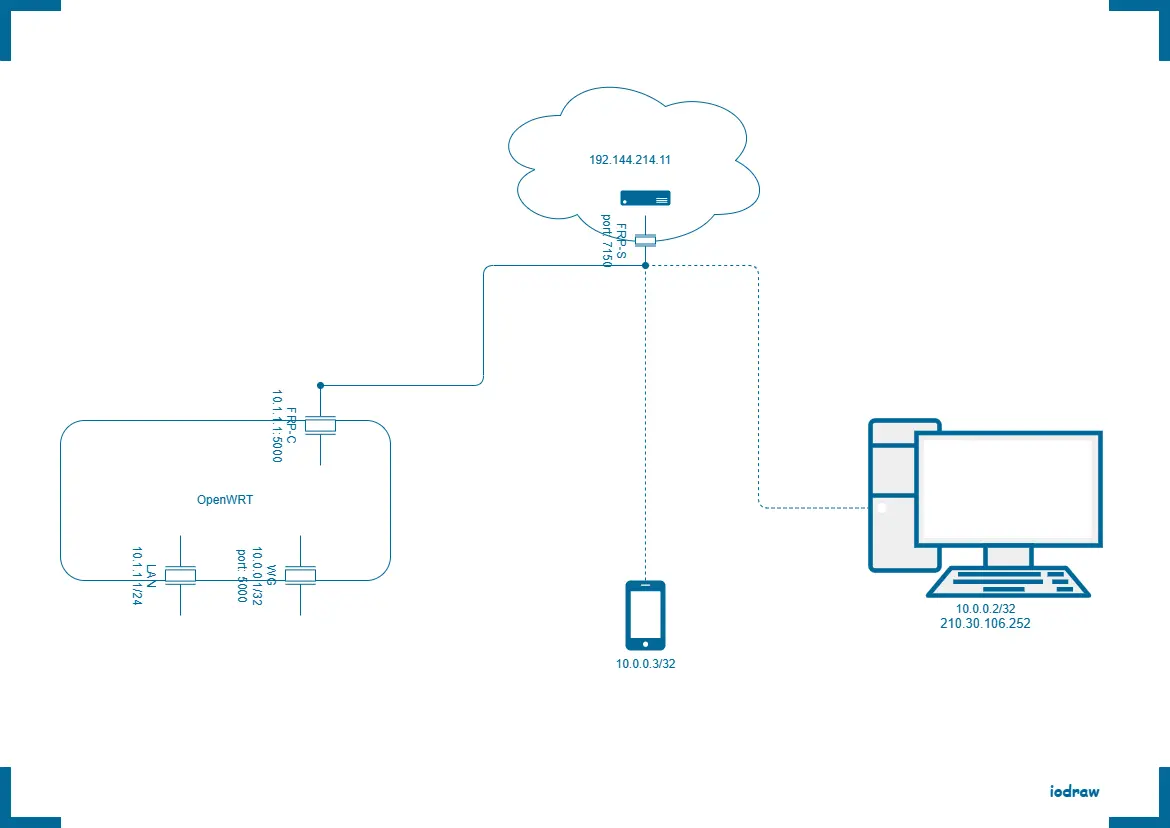

我会实现上图所示的wireguard网络，首先我有一台OpenWRT设备放在家里，内网网段是10.1.1.0/24，OpwnWRT下面有UnRAID(10.1.1.2)，jellyfin(10.1.1.2:8096)等。给OpenWRT分配的wireguard地址是10.0.0.1/32，wireguard所有监听端口设置为5000；工位有一台电脑，分配的wireguard地址是10.0.0.2/32；随身一部手机，分配的wireguard地址是10.0.0.3/32。这三台设备都在大内网中，没有办法互相访问。可巧我还有一台腾讯云的服务器，公网地址192.144.214.11(当然是我乱写的ip)，但是我不想给它也装wireguard做对端，因为上面我已经跑了一个frp server，我将openwrt的wireguard监听端口5000映射到服务器的7150，这样就相当于每次我访问192.144.214.11:7150，实际访问的是openwrt的5000端口。使用OpenWRT系统来统一路由也很自然。

这样我相当于有三个peer，家庭网络中的OpenWRT(peer1)，手机( peer2) ，工位电脑(peer3)。虽说各个peer地位相等，但是手机和工位电脑不能相互访问，所以OpenWRT设备还是充当了一个枢纽。我要实现的功能:

1. 在家庭网中和手机在移动网络中随时访问工位电脑，主要是使用它的远程桌面。
2. 在手机和工位电脑可以访问家庭网络中的NAS和影音服务器。

四、实战二、纯WireGuard

服务端linux需要开启ipv4转发，否则服务器会丢弃所有目的地址不为本机的请求。使用sysctl net.ipv4.ip_forward查看转发状态，如果结果为0则为不转发，需要设置为1：

# 编辑 /etc/sysctl.conf
vim /etc/sysctl.conf
# 修改 net.ipv4.ip_forward 为 1
net.ipv4.ip_forward = 1
# 使其生效
sysctl -p
